Tragsicherheitsbewertung Stahlbeton-Rippendecke

Das Gerichtsgebäude (Bj. 1902, Sanierung 1960er Jahre) wurde umgebaut und saniert. In einzelnen Bereichen ergaben sich Nutzungsänderungen und damit höhere Verkehrslasten. Dies betraf hauptsächlich die Stahlbetonrippendecke des Sitzungssaals und des angrenzenden Treppenraums.

Das Tragwerk wurde 2016 schon einmal untersucht. Damals kam man rechnerisch zu dem Ergebnis, dass die Rippendecke die erhöhten Nutzlasten nicht aufnehmen kann. Mit einem Belastungsversuch wurde die Tragfähigkeit zwar nachgewiesen, der Prüfingenieur erhob allerdings den Einwand, dass die Querverteilung der Versuchslasten in der Decke nicht berücksichtigt wurde. Es wurde lediglich ein 1,5 m breiter Deckenstreifen belastet, so dass sich die Lasten auf unbelastete benachbarte Deckenbereiche umlagern konnten.

Die Belastungsversuche wurden an einem Teilbereich der betroffenen Rippendecke (d ~ 24 cm) durchgeführt. Es boten sich zwei Messorte an, deren Decken nach Bauteilerkundungen gleich ausgeführt sind.

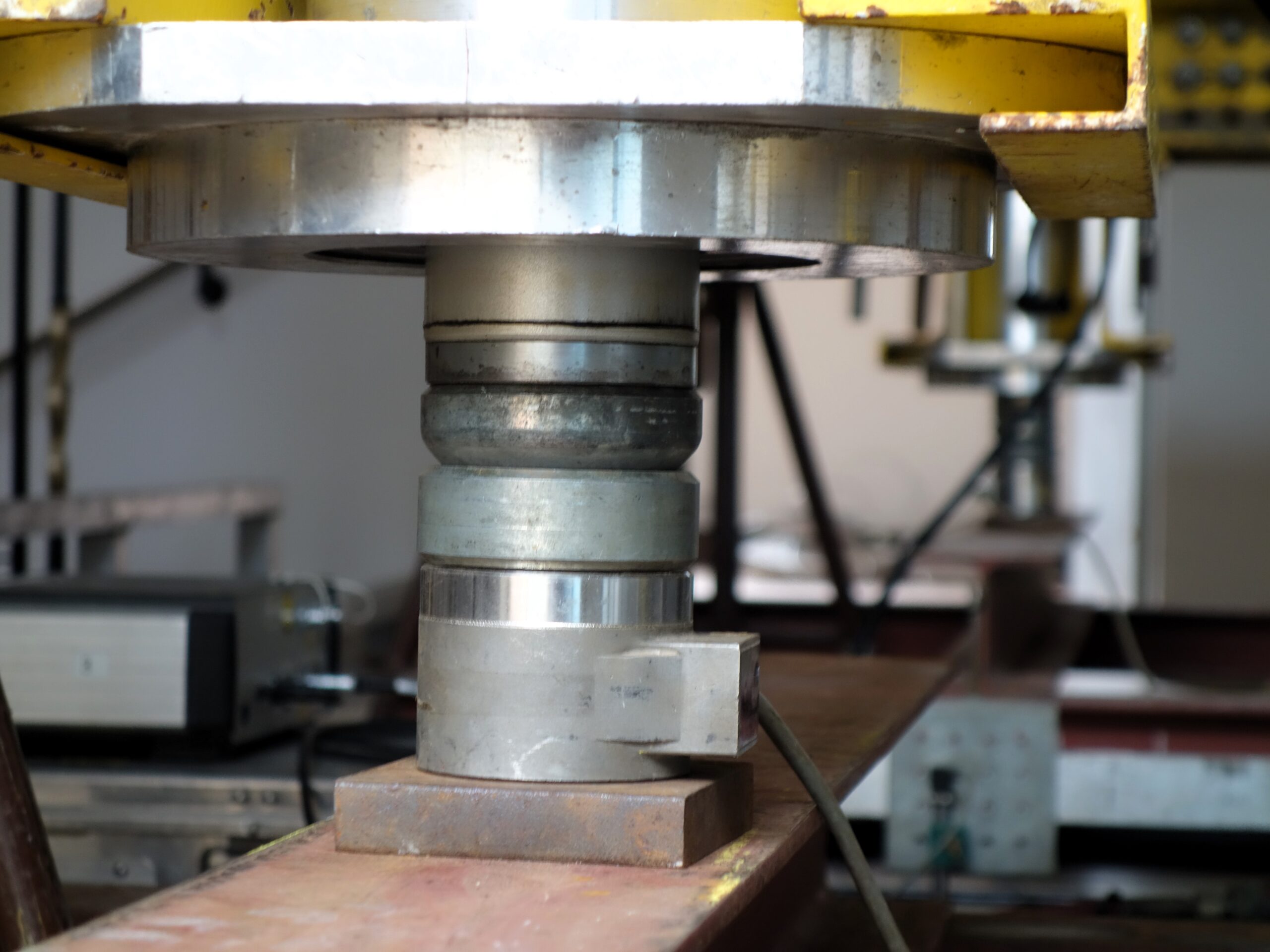

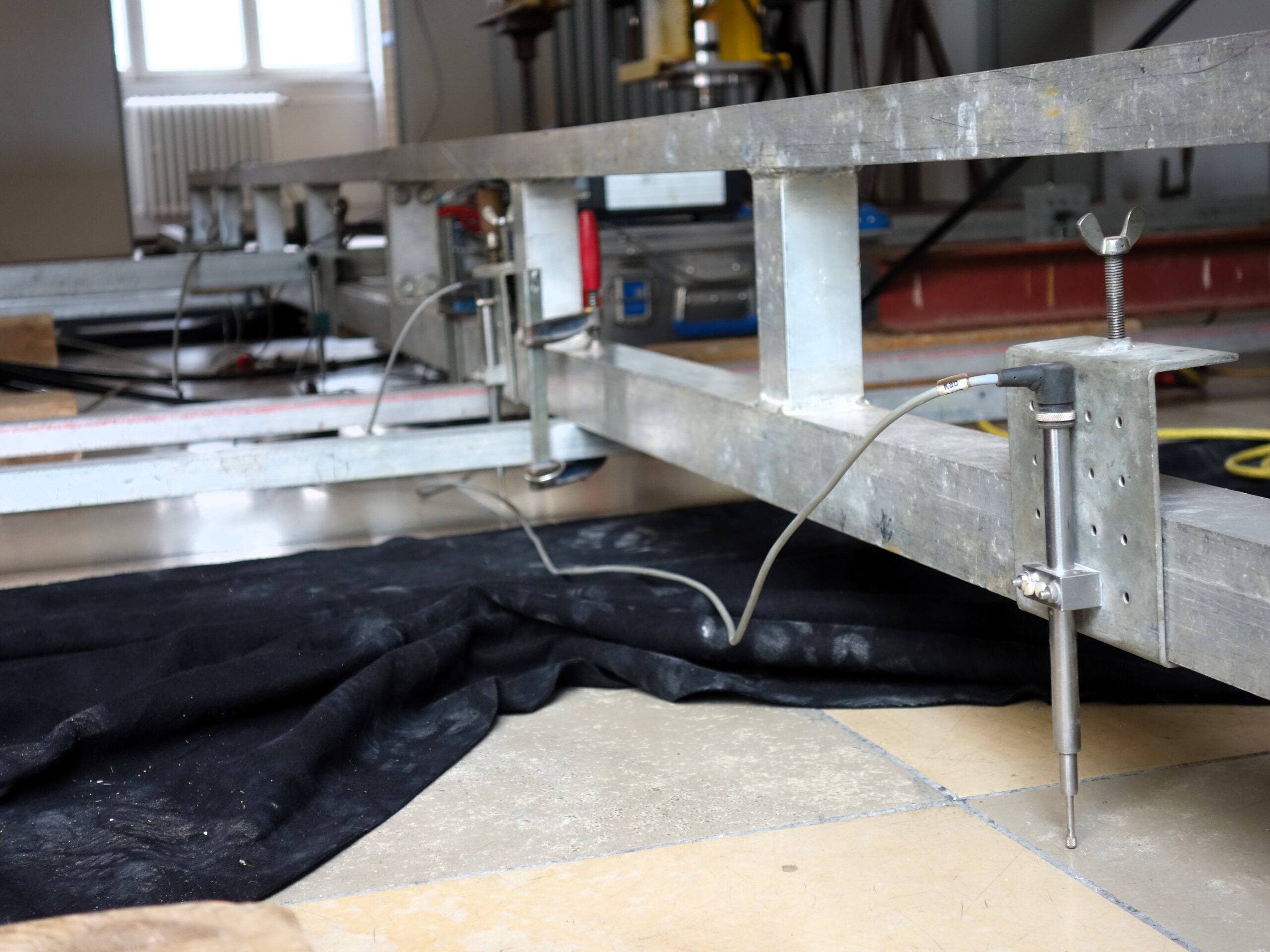

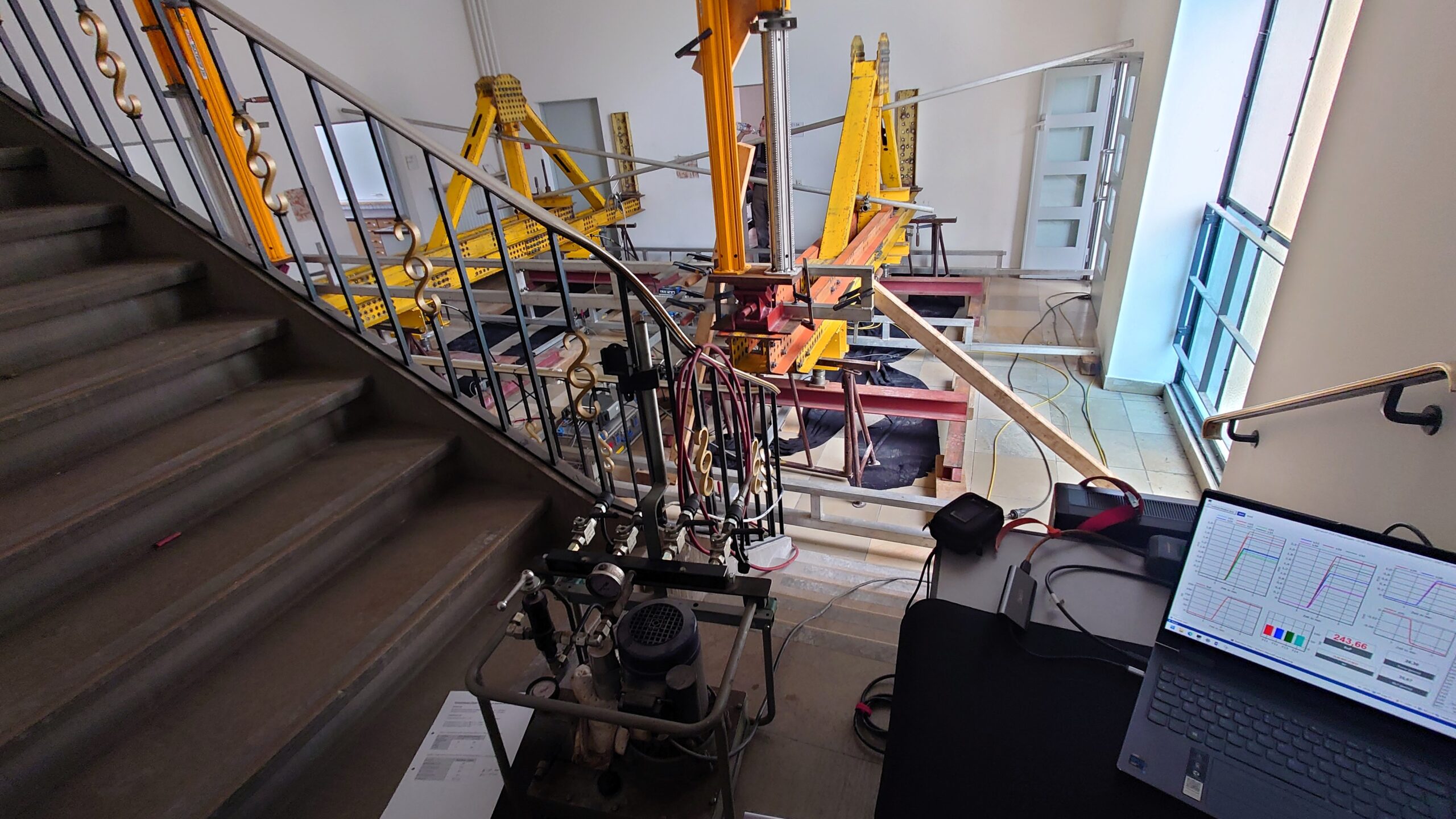

Die Versuchslasten wurden kontrolliert über hydraulische Pressen erzeugt und über Lastverteilungsträger in die Decken eingeleitet. Die maßgebenden Bauteilreaktionen (z. B. Durchbiegungen oder Dehnungen) konnten zeitgleich am Bildschirm analysiert werden.  Die Versuchsziellasten konnten ohne Erreichen eines Grenzwertkriteriums erreicht werden. Die Gebrauchstauglichkeit und Tragsicherheit der Massivdecken sind damit nachgewiesen, so dass die Tragsicherheit der Decken erfolgreich experimentell nachgewiesen werden konnte.

Projektinformationen

  • OBJEKTTYP: Gerichtsgebäude
  • BAUTEIL: Stahlbeton-Rippendecke
  • MOTIVATION: Feststellung der Verkehrslasten
  • LEISTUNG: Belastungsversuch
